Caméras pour PIV

Pour chacune de vos applications spécifiques, LaVision propose différents types de caméras pour PIV.

no-img
Le MiniShaker est une famille de caméras avec différents modèles de caméra 3D comportant quatre capteurs alignés dans un boîtier rigide. Le MiniShaker TR est le modèle standard pour les mesures de vitesse dans des liquides et des mesures dans des gaz à faible vitesse. Le MiniShaker 2M est conçu pour les écoulements de gaz à vitesse modérée. Les deux modèles sont disponibles pour une utilisation avec un accès optique très réduit ou avec une base stéréo plus large, permettant ainsi une plus grande précision pour la composante de vitesse hors plan. Le dernier modèle MiniShaker 5M combine une haute résolution spatiale avec un enregistrement à double image avec des temps inter-images minimaux de 500 ns, ce qui convient aux flux à grande vitesse.  Le MiniShaker Aero avec son boîtier aérodynamique peut être équipé d’un éclairage coaxial laser acheminé par fibre optique. Cela permet des mesures même pour les applications avec un accès optique très limité. La conception très compacte du MiniShaker Underwater est prévue pour les mesures dans les bassins de traction ou d’autres applications immergées.
no-img

La série de caméras Imager CX3p de LaVision, unique en son genre, est équipée d'un Scheimpflug intégrée permettant d'ajuster l'angle entre la caméra et l'objectif (angle de Scheimpflug) pour les objectifs à monture C et F. Cela permet d'aligner rapidement et facilement la direction de visée, l'angle de Scheimpflug et l'orientation du capteur. La monture Scheimpflug intégrée offre trois possibilités de réglage indépendantes pour l'inclinaison, la rotation et l'orientation du capteur. Tous les réglages sont pris en charge par une interface assistée dans le logiciel DaVis, ce qui permet un réglage très rapide et facile de la monture.

no-img

Tout comme la famille de caméras CX1, la série de caméras Imager CX3 combine une haute résolution de capteur avec une excellente qualité d'image. Avec la toute dernière technologie de capteurs et l'interface moderne CoaxPress-12, il est possible d'atteindre des cadences d'images maximales entre 100 et 240 Hz, selon le modèle de caméra. Des temps d'inter-image courts, de l'ordre de la microseconde, pour la corrélation d’image, sont toujours possibles, ce qui rend les caméras utilisables également pour les mesures de PIV à grande vitesse. Des modèles de 5 MP à 25 MP sont disponibles pour permettre des mesures à haute résolution.

no-img

La famille des caméras Imager CX1 est une série de caméras numériques à haute résolution très sensibles, équipées de la nouvelle génération de capteur CMOS avec éclairage arrière, une excellente qualité d’image et un bruit de lecture minime. La caméra propose une sortie numérique en 8 ou 12 bits et comprend une interface moderne CoaxPress-12 pour des distances jusqu’à 20m. Les modèles sont proposés de 5 MP à 25 MP avec des cadence entre 30 et 120 Hz. Le temps interframe inférieur à la microseconde permet d’utiliser la double obturation pour des applications PIV même avec des vitesses élevées.

no-img

La caméra Imager sCMOS intègre une nouvelle génération de capteur scientifique CMOS (sCMOS) et combine les avantages des technologies des capteurs CCD dernière génération et des capteurs CMOS, ce qui se traduit par une qualité d’image et des performances inégalées. La caméra Imager sCMOS avec sa résolution élevée de 5,5 millions de pixels, son bruit de fond extrêmement faible et sa cadence de 50 Hz à résolution maximale, offre des performances PIV excellentes pour l’imagerie dans les écoulements.

no-img

Les caméras Imager MX sont des caméras CMOS compactes à haute sensibilité avec une résolution allant jusqu'à 50 millions de pixels et des taux de rafraîchissement allant jusqu'à 150 images/s à pleine résolution spatiale couvrant la plage de vitesse moyenne, idéale pour des applications dans l'eau ou d'autres fluides.

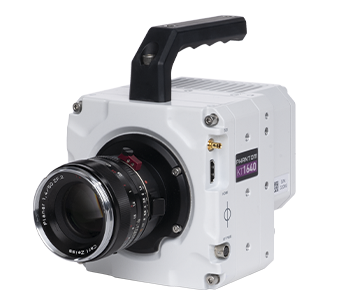

Les capteurs CMOS : les caméras Photron et Phantom proposent des cadences d’acquisition jusqu’à plusieurs kHz à la résolution spatiale maximale. Comme toutes les autres caméras de LaVision, les caméras haute cadence sont entièrement intégrées dans notre logiciel DaVis et sont prêtes à l’utilisation dans des applications PIV résolues en temps avec double exposition d’image et des temps inter-trame de l’ordre de la µs.

no-img
no-img
no-img


Veuillez également visiter notre boutique en ligne. Ici vous pouvez facilement commander des pièces de rechange pour nos caméras.

Sommaire

Caméras pour PIV Caméras pour PIV


PIV camera

Resolution
[pixel]
Frame rate Pixel size
[µm]
Min. time interval
(dt)
Digital output
Imager CX3p-5 2440 x 2040 260 Hz@8 bit
260 Hz@10 bit
172 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-12 4080 x 2984 181 Hz@8 bit
145 Hz@10 bit
120 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-16 5312 x 3040 142 Hz@8 bit
113 Hz@10 bit
95 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-25 5312 x 4608 96 Hz@8 bit
75 Hz@10 bit
63 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-5 2440 x 2040 260 Hz@8 bit
260 Hz@10 bit
172 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-12 4080 x 2984 181 Hz@8 bit
145 Hz@10 bit
120 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-16 5312 x 3040 142 Hz@8 bit
113 Hz@10 bit
95 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-25 5312 x 4608 96 Hz@8 bit
75 Hz@10 bit
63 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX1-5 2440 x 2040 123 Hz@8 bit
83 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-12 4080 x 2984 61 Hz@8 bit
41 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-16 5312 x 3024 45 Hz@8 bit
30 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-25 5296 x 4584 30 Hz@8 bit
20 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager sCMOS 2.6k x 2.2k 50 Hz 6.5 x 6.5 120 ns 16 bit
Imager MX 2M-160 1936 x 1216 100 Hz@12 bit
123 Hz@10 bit
155 Hz@8 bit
3.45 x 3.45 43 µs 8, 10, 12 bit
Imager MX 50M 7920 x 6004 30 Hz 4.6 x 4.6 180 µs 8, 10, 12 bit
Caméras PIV Haute Cadence Caméras PIV Haute Cadence


PIV camera

Resolution
[pixel]

Pixel size
[µm]

Min. time interval
(dt)

Digital output

FASTCAM Mini UX100 1280 x 1024
up to 4 kHz
10 x 10  1.5 µs 12 bit
FASTCAM Mini AX100 1024 x 1024
up to 4 kHz
20 x 20  2.5 µs 12 bit
FASTCAM Mini AX200 1024 x 1024
up to 6.4 kHz
20 x 20 2.5 µs 12 bit
FASTCAM NOVA S6 1024 x 1024
up to 6.4 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S9 1024 x 1024
up to 9 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S12 1024 x 1024
up to 12.8 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S16 1024 x 1024
up to 16 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
Phantom VEO 1310 1280 x 960
up to 10.86 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 1010 1280 x 960
up to 8.42 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 610 1280 x 960
up to 5.61 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 440L 2560 x 1600
up to 1.1 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO 640L 2560 x 1600
up to 1.4 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO-E-310L 1280 x 800
up to 3,2 kHz
20 x 20 0.48 µs 12 bit
Phantom VEO-E-340L 2560 x 1600
up to 800 Hz
10 x 10 1.71 µs 12 bit

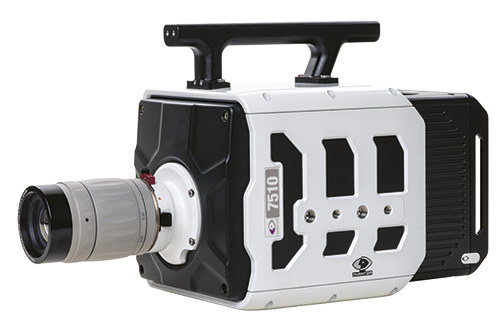

TMX-7510 1280 x 800
up to 76 kHz
23.7 x 14.8 229 ns 12 bit
TMX-6410 1280 x 800
up to 66 kHz
23.7 x 14.8 tbd 12 bit
TMX-5010 1280 x 800
up to 51 kHz
23.7 x 14.8 tbd 12 bit
Phantom T2540 2560 x 1664
up to 5,84 kHz
9,27 x 9,27 365 ns 12 bit
Phantom T4040 2560 x 1664
up to 9,35 kHz
9,27 x 9,27 365 ns 12 bit
FASTCAM NOVA S20 1024 x 1024
up to 18.75 kHz
20 x 20



2.0 µs
@rates>1 kHz



10,12 bit

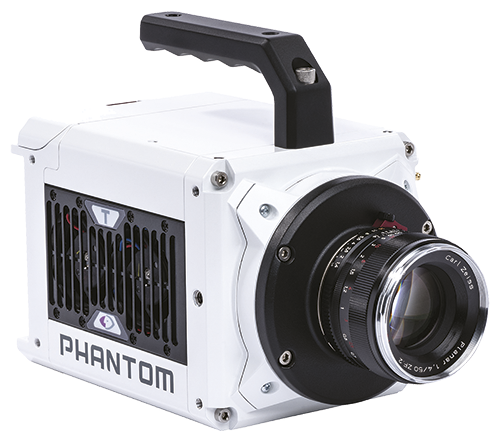

Phantom T2410 1280 x 800
up to 24.2 kHz
18,5 x 18,5 tbd 12 bit
Phantom T3610 1280 x 800
up to 38 kHz
18,5 x 18,5 tbd 12 bit
FASTCAM NOVA R3-4K 4096 x 2304
up to 750 Hz
6.5 x 6.5 tbd 12 bit
FASTCAM NOVA R5-4K 4096 x 2304
up to 1.25 kHz
6.5 x 6.5 tbd 12 bit
