Kameras für PIV

LaVision’s Imager Kamerafamilie bietet die größte Vielfalt an PIV Kameras im Markt. Unabhängig davon ob räumliche Auflösung, Bildrate, Sensitivität, Interframe Zeit oder der Preis oberste Priorität hat, werden wir immer eine maßgeschneiderte Kamera für Ihre Anwendung finden.

no-img
Die MiniShaker Kamerafamilie umfasst verschiedene Modelle einer 3D-Kamera, die jeweils vier Sensoren in einem soliden Gehäuse vereint. Der MiniShaker TR ist das Standardmodell für Strömungsmessungen in Flüssigkeiten sowie für Gase mit geringeren Strömungsgeschwindigkeiten, der MiniShaker 2M ist geeignet für schnellere Gasströmungen. Beide Modelle sind verfügbar als Version für den Einsatz bei sehr kleinem optischem Zugang, oder mit einer größeren Stereo-Basis zur Erhöhung der Genauigkeit der out-of-plane-Geschwindigkeitskomponente. Das neueste  MiniShaker 5M Modell kombiniert eine hohe räumliche Auflösung mit einer Doppelbildaufnahme bei minimalen Interframe-Zeiten von bis zu 500 ns, die für Hochgeschwindigkeitsströmungen geeignet sind. Der MiniShaker Aero mit seinem aerodynamisch optimierten Gehäuse kann mit einer koaxialen Laserfaserbeleuchtung ausgestattet werden. Das kompakte Design des MiniShaker Underwater ist bestens geeignet für Anwendungen in Schleppkanälen und anderen Applikationen in Wasser.
no-img

Die einzigartige Imager CX3p Kameraserie ist mit einem integrierten Scheimpflug zur Einstellung des Winkels zwischen Kamera und Objektiv (Scheimpflugwinkel) für C-Mount und F-Mount Objektive ausgestattet. Dies gewährleistet eine schnelle und einfache Ausrichtung von Blickrichtung, Scheimpflugwinkel und Sensororientierung. Der integrierte Scheimpflug-Mount bietet drei unabhängige Einstellmöglichkeiten für Neigung, Drehung und Sensorausrichtung. Alle Einstellungen werden durch ein intuitives DaVis-Softwaretool unterstützt, das eine sehr schnelle und einfache Justierung des Scheimpflug-Mounts .ermöglicht

no-img

Wie die CX1 Kamerafamilie verbindet auch die Imager CX3 Kameraserie hohe Sensorauflösung mit einer exzellenten Bildqualität. Dank neuester Sensortechnologie und einer modernen CoaxPress-12 Schnittstelle können je nach Kameramodell höchste Bildraten zwischen 100 und 240 Hz erreicht werden. Kurze Interframe-Zeiten im Sub-Mikrosekundenbereich für die Doppelbildtechnik sind weiterhin möglich, so dass die Kameras auch für PIV-Experimente mit hohen Strömungsgeschwindigkeiten bestens geeignet sind. Modelle von 5 MP bis 25 MP sind verfügbar, die hochauflösende PIV-Messungen ermöglichen.

no-img

Die Imager CX1 Kamerafamilie ist eine hochempfindliche, hochauflösende Digitalkameraserie, die mit rückseitig beleuchteten CMOS-Sensoren der neuen Generation mit hervorragender Bildqualität und geringem Ausleserauschen ausgestattet ist. Die Kamera liefert echte 8 und 12 bit Digitalbilder und verfügt über eine moderne CoaXPress-12-Schnittstelle für Entfernungen bis zu 20 m. Es sind Modelle von 5 Millionen Pixeln bis 25 Millionen Pixeln mit hohen Bildraten zwischen 30 - 120 Hz erhältlich. Kurze Interframe-Zeiten im Sub-Mikrosekundenbereich für die Doppelbildtechnik machen sie für PIV-Anwendungen mit höchsten Strömungsgeschwindigkeiten einsetzbar.

no-img

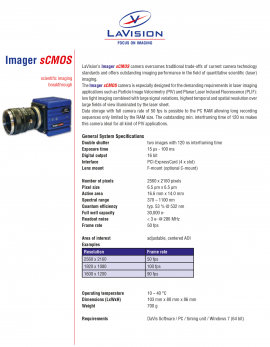

Die Imager sCMOS Kamera verfügt über einen neuartigen sCMOS Sensor, der die Vorteile von CCD und CMOS Sensoren vereinigt. Das Resultat ist eine unübertroffene Bildqualität bei hervorragender Systemeigenschaften. Mit einer Auflösung von 5.5 Mega-Pixeln und äußerst geringem Ausleserauschen ist die Imager sCMOS Kamera ideal geeignet für den anspruchsvollen Einsatz in quantitativen Laser Imaging Anwendungen. Mit der modernen CameraLink HS Schnittstelle können die aufgenommenen Daten sicher auch über große Distanzen übertragen werden.

no-img

Die Imager MX Kameras sind kompakte hochempfindliche CMOS Kameras mit bis zu 50 Millionen Pixel Auflösung und Bildraten bis zu 150 Hz bei voller Auflösung. Die Kameras sind damit ideal geeignet für Wasseranwendungen mit mittleren Geschwindigkeitsbereichen.



Photron and Phantom Kameras mit CMOS Sensoren liefern Bildraten bis zu 75 kHz bei höchster räumlicher Auflösung. Wie alle Kameras von LaVision sind auch die Hochgeschwindigkeitskameras vollständig in die DaVis Software integriert und können direkt für zeitaufgelöste PIV Anwendungen mit Interframe Zeiten im µs Bereich eingesetzt werden.

no-img
no-img
no-img


Besuchen Sie auch unseren Online-Shop. Hier können Sie bequem Ersatzteile für unsere Kameras bestellen.

Übersicht

PIV Kameras PIV Kameras


PIV camera

Resolution
[pixel]
Frame rate Pixel size
[µm]
Min. time interval
(dt)
Digital output
Imager CX3p-5 2440 x 2040 260 Hz@8 bit
260 Hz@10 bit
172 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-12 4080 x 2984 181 Hz@8 bit
145 Hz@10 bit
120 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-16 5312 x 3040 142 Hz@8 bit
113 Hz@10 bit
95 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-25 5312 x 4608 96 Hz@8 bit
75 Hz@10 bit
63 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-5 2440 x 2040 260 Hz@8 bit
260 Hz@10 bit
172 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-12 4080 x 2984 181 Hz@8 bit
145 Hz@10 bit
120 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-16 5312 x 3040 142 Hz@8 bit
113 Hz@10 bit
95 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-25 5312 x 4608 96 Hz@8 bit
75 Hz@10 bit
63 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX1-5 2440 x 2040 123 Hz@8 bit
83 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-12 4080 x 2984 61 Hz@8 bit
41 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-16 5312 x 3024 45 Hz@8 bit
30 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-25 5296 x 4584 30 Hz@8 bit
20 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager sCMOS 2.6k x 2.2k 50 Hz 6.5 x 6.5 120 ns 16 bit
Imager MX 2M-160 1936 x 1216 100 Hz@12 bit
123 Hz@10 bit
155 Hz@8 bit
3.45 x 3.45 43 µs 8, 10, 12 bit
Imager MX 50M 7920 x 6004 30 Hz 4.6 x 4.6 180 µs 8, 10, 12 bit
High-speed PIV Kameras High-speed PIV Kameras


PIV camera

Resolution
[pixel]

Pixel size
[µm]

Min. time interval
(dt)

Digital output

FASTCAM Mini UX100 1280 x 1024
up to 4 kHz
10 x 10  1.5 µs 12 bit
FASTCAM Mini AX100 1024 x 1024
up to 4 kHz
20 x 20  2.5 µs 12 bit
FASTCAM Mini AX200 1024 x 1024
up to 6.4 kHz
20 x 20 2.5 µs 12 bit
FASTCAM NOVA S6 1024 x 1024
up to 6.4 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S9 1024 x 1024
up to 9 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S12 1024 x 1024
up to 12.8 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S16 1024 x 1024
up to 16 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
Phantom VEO 1310 1280 x 960
up to 10.86 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 1010 1280 x 960
up to 8.42 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 610 1280 x 960
up to 5.61 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 440L 2560 x 1600
up to 1.1 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO 640L 2560 x 1600
up to 1.4 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO-E-310L 1280 x 800
up to 3,2 kHz
20 x 20 0.48 µs 12 bit
Phantom VEO-E-340L 2560 x 1600
up to 800 Hz
10 x 10 1.71 µs 12 bit
TMX-7510 1280 x 800
up to 76 kHz
23.7 x 14.8 229 ns 12 bit
TMX-6410 1280 x 800
up to 66 kHz
23.7 x 14.8 tbd 12 bit
TMX-5010 1280 x 800
up to 51 kHz
23.7 x 14.8 tbd 12 bit
Phantom T2540 2560 x 1664
up to 5,84 kHz
9,27 x 9,27 365 ns 12 bit
Phantom T4040 2560 x 1664
up to 9,35 kHz
9,27 x 9,27 365 ns 12 bit
FASTCAM NOVA S20 1024 x 1024
up to 18.75 kHz
20 x 20



2.0 µs
@rates>1 kHz



10,12 bit
Phantom T2410 1280 x 800
up to 24.2 kHz
18,5 x 18,5 tbd 12 bit
Phantom T3610 1280 x 800
up to 38 kHz
18,5 x 18,5 tbd 12 bit
FASTCAM NOVA R3-4K 4096 x 2304
up to 750 Hz
6.5 x 6.5 tbd 12 bit
FASTCAM NOVA R5-4K 4096 x 2304
up to 1.25 kHz
6.5 x 6.5 tbd 12 bit
