Innovative Strömungsmesstechnik
Sowohl Particle Image Velocimetry (PIV) als auch Particle Tracking Velocimetry (PTV) sind die leistungsfähigsten und bewährtesten Messtechniken von Strömungsfeldern für fluidmechanische Anwendungen aller Art. Die instantanen 2D und 3D Strömungsfelder werden mit höchster räumlicher und zeitlicher Auflösung gemessen. So können mit LaVisions FlowMaster PIV und PTV Systemen seit vielen Jahren neue Erkenntnisse in vielen strömungsphysikalischen Bereichen gewonnen werden. Die kontinuierliche Weiterentwicklung aller Systemkomponenten, wie auch die Implementierung modernster Algorithmen sichern ausgezeichnete Systemeigenschaften mit hoher Messgenauigkeit und Bedienbarkeit. Durch ihren modularen Aufbau sind unsere flexiblen FlowMaster Systeme vielseitig einsetzbar.
Druckfelder auf PIV / PTV Messungen
Mit Hilfe des zukunftsweisenden Pressure from PIV Software Pakets von LaVision werden gemittelte und instantane sowohl 2D als auch 3D Druckfelder berechnet. Als Datengrundlage können Doppelpulsaufnahmen wie auch zeitaufgelöste PIV- und PTV-Daten aus planaren oder volumetrischen Geschwindigkeitsmessungen genutzt werden.Diese Druckfelder beschreiben z.B. in Fluid-Struktur Wechselwirkungen die einwirkenden Kräfte auf die umströmten Oberflächen.
NEWSLETTER
Informieren Sie sich über neue Produkte und Entwicklungen, interessante Forschungsaktivitäten, kommende Veranstaltungen und unsere Seminare.
Produktinformation
Systemerweiterungen
- FluidMaster
Kombinierte PIV und LIF Messungen
Übersicht
PIV Kameras
PIV Kameras
|
PIV camera |
Resolution [pixel] |
Frame rate | Pixel size [µm] |
Min. time interval (dt) |
Digital output | |
 |
||||||
| Imager CX3p-5 | 2440 x 2040 | 260 Hz@8 bit 260 Hz@10 bit 172 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
| Imager CX3p-12 | 4080 x 2984 | 181 Hz@8 bit 145 Hz@10 bit 120 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
| Imager CX3p-16 | 5312 x 3040 | 142 Hz@8 bit 113 Hz@10 bit 95 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
| Imager CX3p-25 | 5312 x 4608 | 96 Hz@8 bit 75 Hz@10 bit 63 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
 |
||||||
| Imager CX3-5 | 2440 x 2040 | 260 Hz@8 bit 260 Hz@10 bit 172 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
| Imager CX3-12 | 4080 x 2984 | 181 Hz@8 bit 145 Hz@10 bit 120 Hz@8 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
| Imager CX3-16 | 5312 x 3040 | 142 Hz@8 bit 113 Hz@10 bit 95 Hz@8 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
| Imager CX3-25 | 5312 x 4608 | 96 Hz@8 bit 75 Hz@10 bit 63 Hz@8 bit |
2.7 x 2.7 | 500 ns | 8, 10, 12 bit | |
 |
||||||

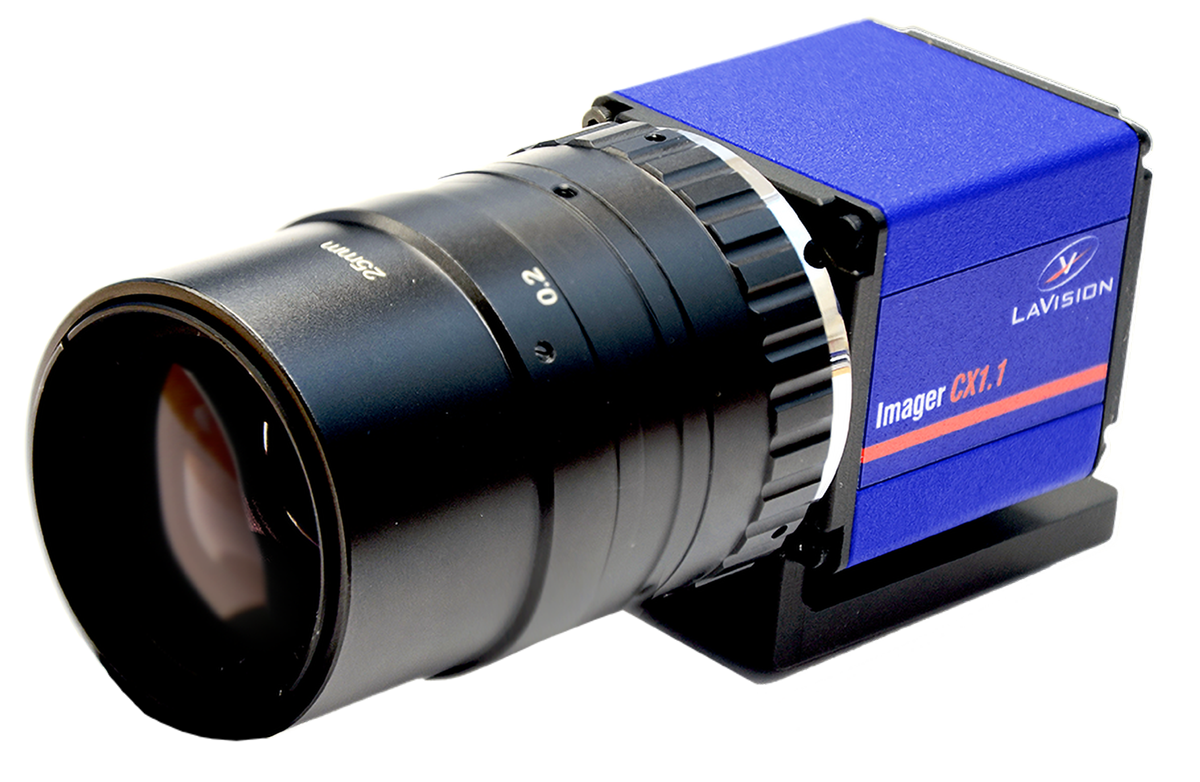

| Imager CX1-5 | 2440 x 2040 | 123 Hz@8 bit 83 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 12 bit | |
| Imager CX1-12 | 4080 x 2984 | 61 Hz@8 bit 41 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 12 bit | |
| Imager CX1-16 | 5312 x 3024 | 45 Hz@8 bit 30 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 12 bit | |
| Imager CX1-25 | 5296 x 4584 | 30 Hz@8 bit 20 Hz@12 bit |
2.7 x 2.7 | 500 ns | 8, 12 bit | |
 |
||||||
| Imager sCMOS | 2.6k x 2.2k | 50 Hz | 6.5 x 6.5 | 120 ns | 16 bit | |
 |
||||||
| Imager MX 2M-160 | 1936 x 1216 | 100 Hz@12 bit 123 Hz@10 bit 155 Hz@8 bit |
3.45 x 3.45 | 43 µs | 8, 10, 12 bit | |
| Imager MX 50M | 7920 x 6004 | 30 Hz | 4.6 x 4.6 | 180 µs | 8, 10, 12 bit |
High-speed PIV Kameras
High-speed PIV Kameras
|
PIV camera |
Resolution [pixel] |
Pixel size |
Min. time interval |
Digital output |
|
 |
|||||
| FASTCAM Mini UX100 | 1280 x 1024 up to 4 kHz |
10 x 10 | 1.5 µs | 12 bit | |
| FASTCAM Mini AX100 | 1024 x 1024 up to 4 kHz |
20 x 20 | 2.5 µs | 12 bit | |
| FASTCAM Mini AX200 | 1024 x 1024 up to 6.4 kHz |
20 x 20 | 2.5 µs | 12 bit | |
 |
|||||
| FASTCAM NOVA S6 | 1024 x 1024 up to 6.4 kHz |
20 x 20 | 2.1 µs @rates>1 kHz |
12 bit | |
| FASTCAM NOVA S9 | 1024 x 1024 up to 9 kHz |
20 x 20 | 2.1 µs @rates>1 kHz |
12 bit | |
| FASTCAM NOVA S12 | 1024 x 1024 up to 12.8 kHz |
20 x 20 | 2.1 µs @rates>1 kHz |
12 bit | |
| FASTCAM NOVA S16 | 1024 x 1024 up to 16 kHz |
20 x 20 | 2.1 µs @rates>1 kHz |
12 bit | |
 |
|||||
| Phantom VEO 1310 | 1280 x 960 up to 10.86 kHz |
18 x 18 | 0.726 µs | 12 bit | |
| Phantom VEO 1010 | 1280 x 960 up to 8.42 kHz |
18 x 18 | 0.726 µs | 12 bit | |
| Phantom VEO 610 | 1280 x 960 up to 5.61 kHz |
18 x 18 | 0.726 µs | 12 bit | |
| Phantom VEO 440L | 2560 x 1600 up to 1.1 kHz |
10 x 10 | 1.73 µs | 12 bit | |
| Phantom VEO 640L | 2560 x 1600 up to 1.4 kHz |
10 x 10 | 1.73 µs | 12 bit | |
 |
|||||
| Phantom VEO-E-310L | 1280 x 800 up to 3,2 kHz |
20 x 20 | 0.48 µs | 12 bit | |
| Phantom VEO-E-340L | 2560 x 1600 up to 800 Hz |
10 x 10 | 1.71 µs | 12 bit | |
 |
|||||
| TMX-7510 | 1280 x 800 up to 76 kHz |
23.7 x 14.8 | 229 ns | 12 bit | |
| TMX-6410 | 1280 x 800 up to 66 kHz |
23.7 x 14.8 | tbd | 12 bit | |
| TMX-5010 | 1280 x 800 up to 51 kHz |
23.7 x 14.8 | tbd | 12 bit | |
 |
|||||
| Phantom T2540 | 2560 x 1664 up to 5,84 kHz |
9,27 x 9,27 | 365 ns | 12 bit | |
| Phantom T4040 | 2560 x 1664 up to 9,35 kHz |
9,27 x 9,27 | 365 ns | 12 bit | |
 |
|||||
| FASTCAM NOVA S20 | 1024 x 1024 up to 18.75 kHz |
20 x 20 |
|
10,12 bit | |
|
|||||
| Phantom T2410 | 1280 x 800 up to 24.2 kHz |
18,5 x 18,5 | tbd | 12 bit | |
| Phantom T3610 | 1280 x 800 up to 38 kHz |
18,5 x 18,5 | tbd | 12 bit | |
 |
|||||
| FASTCAM Mini R3-4K | 4096 x 2304 up to 750 Hz |
6.5 x 6.5 | tbd | 12 bit | |
| FASTCAM Mini R5-4K | 4096 x 2304 up to 1.25 kHz |
6.5 x 6.5 | 3.0 µs @rates ? 0.5 kHz |
12 bit |
