Kameras für die Deformationsanalyse

LaVision bietet unterschiedliche Kameras mit hoher räumlicher Auflösung und hoher Bildrate für die Deformationsanalyse an.

no-img

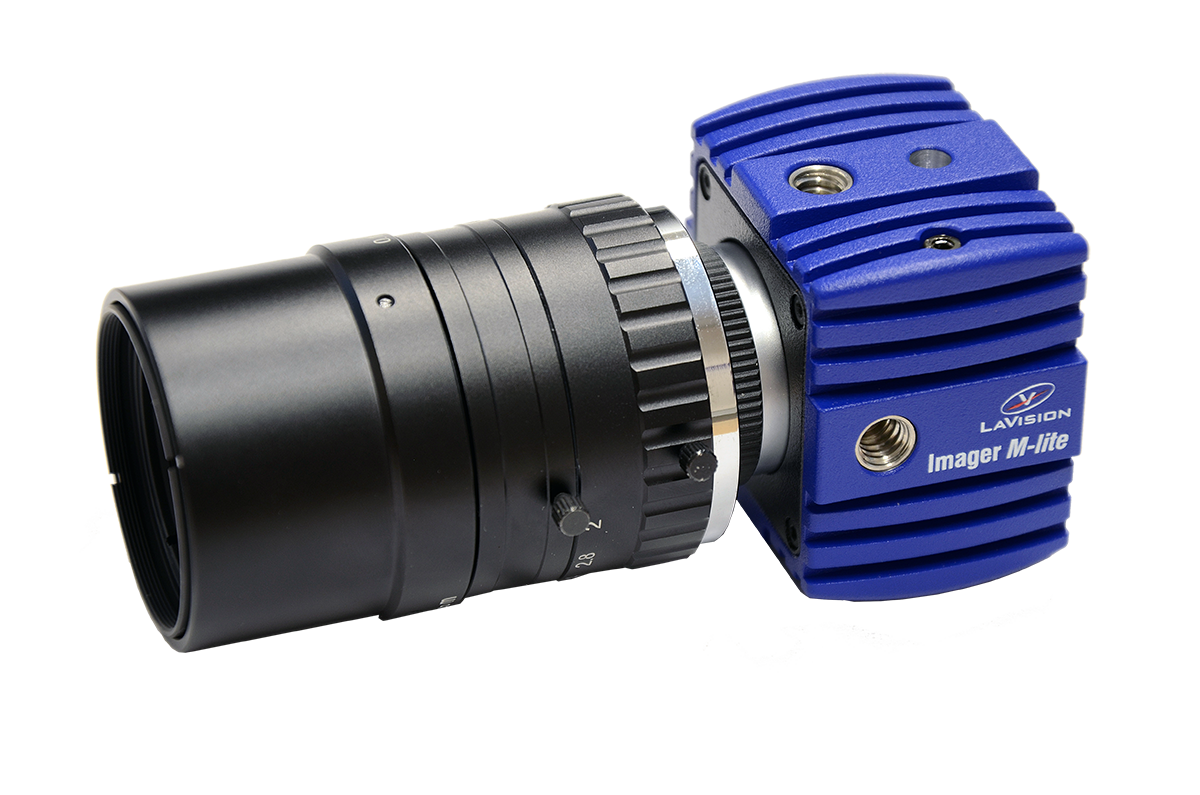

Die Imager M-lite ist eine sensitive, hochauflösende Kamerafamilie mit USB3 Schnittstelle. Die modernen 2 Millionen bzw. 5 Millionen Pixel CMOS Sensoren liefern eine exzellente Bildqualität in Verbindung mit einem sehr geringen Ausleserauschen.

no-img

LaVision’s Imager X-lite Baureihe umfasst eine Serie hochauflösender CCD Kameras ausgestattet mit einem Progressive Scan Sensor. Sie liefern Bilder von hoher Qualität mit einer Bildauflösung von 8, 11, 16 bzw. 29 Millionen Pixeln.

no-img

Die Imager MX 4M Kamera verfügt über einen 12 bit Sensor mit 4 Millionen Pixeln, einer ausgezeichneten Empfindlichkeit und arbeitet mit Bildraten von bis zu 180 Hz bei maximaler Auflösung. Bei Aufnahmen im „letterbox“ – Format (1 Million Pixel Bildauflösung) ermöglicht die kompakte und kostengünstige Kamera eine Bildrate von bis zu 700 Hz; ideal für die Vermessung von Proben mit entsprechendem Seitenverhältnis.



Für die Analyse von extrem schnell ablaufenden Deformationsprozessen bieten wir unterschiedliche Hochgeschwindigkeits-CMOS Kameras mit Bildraten von mehreren kHz bei höchster räumlicher Auflösung an.

HighSpeedStar, Imager HS and Phantom CMOS Kameras sind vollständig in die DaVis Software integriert und können direkt für Hochgeschwindigkeitsanwendungen eingesetzt werden.

no-img
no-img
no-img

Übersicht

DIC Cameras DIC Cameras


camera
model

resolution
[pixel]

frame rate1

pixel size
[µm]

digital
output

Imager M-lite 2M 1.9k x 1.2k 100 Hz@12 bit 5.86 x 5.86 8, 12 bit
Imager M-lite 5MS 2.6k x 2k 54 Hz@10 bit 4.8 x 4.8 8, 10 bit
Imager X-lite 8M 3.3k x 2.5k 10.6 Hz 5.5 x 5.5 8, 10, 12, 14 bit
Imager X-lite 11M 4.0k x 2.7k 6.5 Hz 9.0 x 9.0 8, 10, 12, 14 bit
Imager X-lite 16M 4.9k x 3.3k 4.2 Hz 7.4 x 7.4 8, 10, 12, 14 bit
Imager X-lite 29M 6.6k x 4.4k 2.4 Hz 5.5 x 5.5 8, 10, 12, 14 bit
Imager MX 4M 2k x 2k 180 Hz 5.5 x 5.5 8, 10, 12 bit



1 all cameras offer increased frame rates at reduced resolution
