Innovative Strömungsmesstechnik

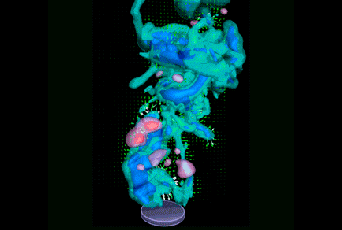

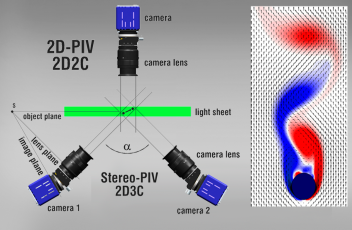

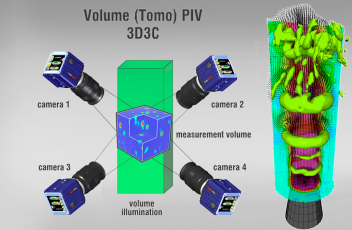

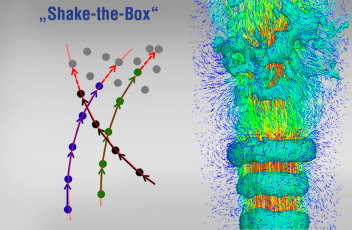

Sowohl Particle Image Velocimetry (PIV) als auch Particle Tracking Velocimetry (PTV) sind die leistungsfähigsten und bewährtesten Messtechniken von Strömungsfeldern für fluidmechanische Anwendungen aller Art. Die instantanen 2D und 3D Strömungsfelder werden mit höchster räumlicher und zeitlicher Auflösung gemessen. So können mit LaVisions FlowMaster PIV und PTV Systemen seit vielen Jahren neue Erkenntnisse in vielen strömungsphysikalischen Bereichen gewonnen werden. Die kontinuierliche Weiterentwicklung aller Systemkomponenten, wie auch die Implementierung modernster Algorithmen sichern ausgezeichnete Systemeigenschaften mit hoher Messgenauigkeit und Bedienbarkeit. Durch ihren modularen Aufbau sind unsere flexiblen FlowMaster Systeme vielseitig einsetzbar.

no-img

Druckfelder auf PIV / PTV Messungen

Mit Hilfe des zukunftsweisenden Pressure from PIV Software Pakets von LaVision werden gemittelte und instantane sowohl 2D als auch 3D Druckfelder berechnet. Als Datengrundlage können Doppelpulsaufnahmen wie auch zeitaufgelöste PIV- und PTV-Daten aus planaren oder volumetrischen Geschwindigkeitsmessungen genutzt werden.

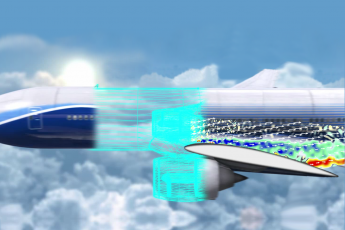

Diese Druckfelder beschreiben z.B. in Fluid-Struktur Wechselwirkungen die einwirkenden Kräfte auf die umströmten Oberflächen.

NEWSLETTER

Informieren Sie sich über neue Produkte und Entwicklungen, interessante Forschungsaktivitäten, kommende Veranstaltungen und unsere Seminare.

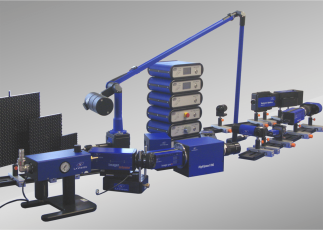

Systemerweiterungen

Übersicht

PIV Kameras PIV Kameras


PIV camera

Resolution
[pixel]
Frame rate Pixel size
[µm]
Min. time interval
(dt)
Digital output
Imager CX3p-5 2440 x 2040 260 Hz@8 bit
260 Hz@10 bit
172 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-12 4080 x 2984 181 Hz@8 bit
145 Hz@10 bit
120 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-16 5312 x 3040 142 Hz@8 bit
113 Hz@10 bit
95 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3p-25 5312 x 4608 96 Hz@8 bit
75 Hz@10 bit
63 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-5 2440 x 2040 260 Hz@8 bit
260 Hz@10 bit
172 Hz@12 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-12 4080 x 2984 181 Hz@8 bit
145 Hz@10 bit
120 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-16 5312 x 3040 142 Hz@8 bit
113 Hz@10 bit
95 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX3-25 5312 x 4608 96 Hz@8 bit
75 Hz@10 bit
63 Hz@8 bit
2.7 x 2.7 500 ns 8, 10, 12 bit
Imager CX1-5 2440 x 2040 123 Hz@8 bit
83 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-12 4080 x 2984 61 Hz@8 bit
41 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-16 5312 x 3024 45 Hz@8 bit
30 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager CX1-25 5296 x 4584 30 Hz@8 bit
20 Hz@12 bit
2.7 x 2.7 500 ns 8, 12 bit
Imager sCMOS 2.6k x 2.2k 50 Hz 6.5 x 6.5 120 ns 16 bit
Imager MX 2M-160 1936 x 1216 100 Hz@12 bit
123 Hz@10 bit
155 Hz@8 bit
3.45 x 3.45 43 µs 8, 10, 12 bit
Imager MX 50M 7920 x 6004 30 Hz 4.6 x 4.6 180 µs 8, 10, 12 bit
High-speed PIV Kameras High-speed PIV Kameras


PIV camera

Resolution
[pixel]

Pixel size
[µm]

Min. time interval
(dt)

Digital output

FASTCAM Mini UX100 1280 x 1024
up to 4 kHz
10 x 10  1.5 µs 12 bit
FASTCAM Mini AX100 1024 x 1024
up to 4 kHz
20 x 20  2.5 µs 12 bit
FASTCAM Mini AX200 1024 x 1024
up to 6.4 kHz
20 x 20 2.5 µs 12 bit
FASTCAM NOVA S6 1024 x 1024
up to 6.4 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S9 1024 x 1024
up to 9 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S12 1024 x 1024
up to 12.8 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S16 1024 x 1024
up to 16 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
Phantom VEO 1310 1280 x 960
up to 10.86 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 1010 1280 x 960
up to 8.42 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 610 1280 x 960
up to 5.61 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 440L 2560 x 1600
up to 1.1 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO 640L 2560 x 1600
up to 1.4 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO-E-310L 1280 x 800
up to 3,2 kHz
20 x 20 0.48 µs 12 bit
Phantom VEO-E-340L 2560 x 1600
up to 800 Hz
10 x 10 1.71 µs 12 bit
TMX-7510 1280 x 800
up to 76 kHz
23.7 x 14.8 229 ns 12 bit
TMX-6410 1280 x 800
up to 66 kHz
23.7 x 14.8 tbd 12 bit
TMX-5010 1280 x 800
up to 51 kHz
23.7 x 14.8 tbd 12 bit
Phantom T2540 2560 x 1664
up to 5,84 kHz
9,27 x 9,27 365 ns 12 bit
Phantom T4040 2560 x 1664
up to 9,35 kHz
9,27 x 9,27 365 ns 12 bit
FASTCAM NOVA S20 1024 x 1024
up to 18.75 kHz
20 x 20



2.0 µs
@rates>1 kHz



10,12 bit
Phantom T2410 1280 x 800
up to 24.2 kHz
18,5 x 18,5 tbd 12 bit
Phantom T3610 1280 x 800
up to 38 kHz
18,5 x 18,5 tbd 12 bit
FASTCAM NOVA R3-4K 4096 x 2304
up to 750 Hz
6.5 x 6.5 tbd 12 bit
FASTCAM NOVA R5-4K 4096 x 2304
up to 1.25 kHz
6.5 x 6.5 tbd 12 bit
